项目介绍
DIN 1.2312钢材是一种优质的塑料模具钢材。钢1.2312是通过在材料1.2311上加入约0.08％硫生产的材料。S元件提高了1.2311钢的自由切削能力。2312材料通常以硬度前条件和硬度递送28〜34Hrc。
ASTMP20+S钢相当于DIN 1.2312材料。一般来说，40CrMnMoS8-6/1.2312和P20+S模具钢在最终应用时具有相同的性能。

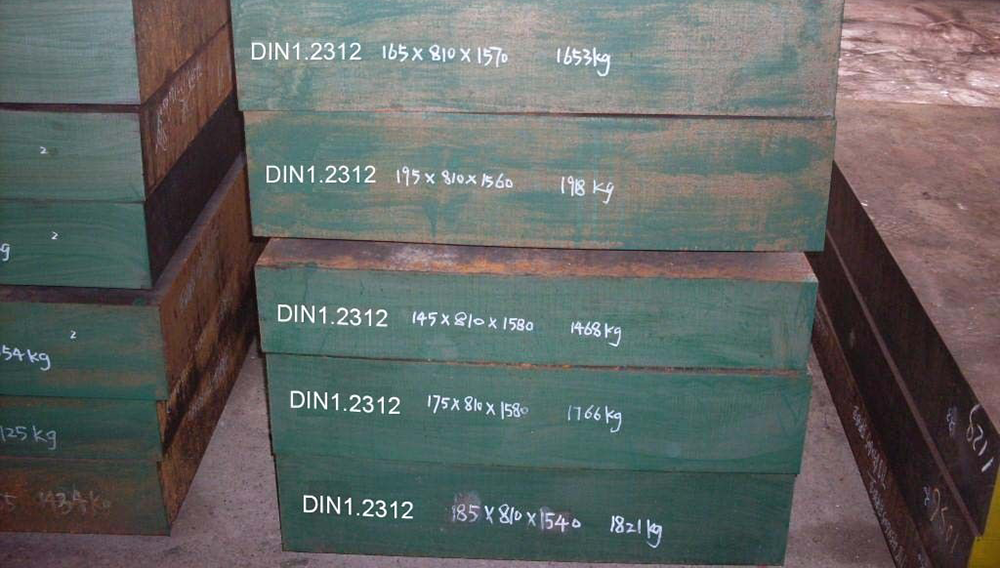

1.供应范围为1.2312材料
圆棒:直径20mm - 500mm
钢板及钢块:厚12-300mm ×宽200-2300mm (＊20 - 120 mm板材在预硬化状态）
表面光洁度:黑色表面，粗加工，去皮和翻转或按给定要求。
2.相关DIN 1.2312钢规范和等效钢等级
| 国家 | 德国 | 美国 |
| 标准 | Din iso 4957 | ASTM /符合美国钢铁协会的 |
| 成绩 | 1.2312 | P20 + S |
3.DIN 1.2312材料化学成分及当量
| 喧嚣ISO 4957 | C | m | P | 年代 | 如果 | Cr | 莫 | |||||
| 1.2312 | ０．３５ | 0.45 | 1.30 | 1.60 | 0.03 | 0.05-0.1. | 0.20 | 0.40 | 1.80 | 2.10 | 0.15 | 0.25 |
| ASTM A681 | C | m | P | 年代 | 如果 | Cr | T | |||||
| P20 + S | 0.28 | 0.40 | 0.60 | 1.00 | 0.03 | 0.03 | 0.20 | 0.80 | 1.40 | 2．00 | 0.30 | 0.55 |
4. DIN 1.2312塑料模具钢属性
- 密度:7.84克/厘米3.
- 线性膨胀系数:12.4 *106m /（m * k）
- 导热率：34 w /（m * k）
- 硬度(软退火条件下):< 235 HB
- 硬度(淬火和回火状态下):< 51 HRC
5.打造2312年
热成型温度:1100-850°C。
6.1.2312塑料模具钢的热处理
- 年级:40 crmnmos8-6
- 材料编号W-NR.:1.2312
- 热工温度/ C: 1050 ~ 850
- 退火温度/ C: 780 ~ 760
- 退火后，硬度小于或等于230 HBS
- 淬火温度/ C: 830 ~ 870
- 冷却介质:油

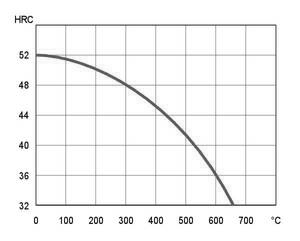

- 常用回火温度/ C: 640 ~ 680
- 回火后硬度HRC|100 C: 51
- 回火后硬度HRC|200 C: 50
- 回火后硬度HRC|300 C: 48
- 回火后硬度HRC|400 C: 45
7.1.2312材料应用
DIN 1.2312适用于用于热塑性塑料的注塑模具，用于热塑性塑料，压缩模具的挤出模具。压力压铸塑料加工工具和模具。
联系我们以获得更多信息或您的要求的最佳成本或价格。
我们的客户
