项目描述
DIN 1.2738钢铁是一种塑料模具钢，相当于AISI吗P20.+ ni.工具钢。虽然镍，铬和钼是硬度和韧性的合金元素。1.2738工具钢专为塑料模具行业设计，特别是对于大钢模零件而设计。
- DIN 1.2738工具钢通常作为预硬化/淬火和淬火280-320 HB硬度条件提供
- 与1.2312（AISI P20 + S）相比，DIN 1.2738钢的良好可加工性具有更好的抛光性。
- 材料1.2738可以通过氮化和火焰硬化处理来增加模具表面的硬度和耐磨性。
- 钢1.2738在电炉中熔化并用VOD或DH器件精制。
1.供应范围为1.2738钢材
圆形杆：直径20mm - 1000mm
钢板和钢块:厚度12-500mm，宽度200-2000mm
表面光洁度：黑色表面，大致加工，剥离和转动或根据给定的要求。
2.相关的DIN 1.2738钢材规格和等效钢等级
| 国家 | 德语 | 美国 |
| 标准 | DIN EN ISO 4957 | ASTM / AISI. |
| 成绩 | 1.2738 | p20 + ni |
3. DIN 1.2738材料化学成分和等同物
DIN ISO 4957. |
C | 锰 | P. | S. | SI. | CR. | W. | 莫 | 倪 | |||||||
| 1.2738 | 0.35 | 0.45 | 1.30 | 1.60 | 0.03 | 0.03 | 0.20 | 0.40 | 1.80 | 2.10 | 0.15 | 0.25 | 0.90 | 1.20 | ||
| ASTM / AISI. | C | 锰 | P. | S. | SI. | CR. | W. | T. | 莫 | |||||||
| p20 + ni | 0.28 | 0.40 | 0.60 | 1.00 | 0.03 | 0.03 | 0.20 | 0.80 | 1.40 | 2.00 | 0.30 | 0.55 | 0.90 | 1.20 |
||
4. DIN 1.2738模具钢材性能
- 物理性质在环境温度下
弹性模量[103 x n / mm2]：205
密度[g / cm3]：7.80
导热系数[W / M.K]：29.0
比热容量[J / G.K]：0.46
强度：≈1080n/mm²
在100°C时导热率：33.5 W / M K.
5.锻造1.2738工具钢
热成型温度:1093-898°C。
6。热处理模具钢1.2738
- 2738的热处理
通常已经预先增韧，无需热处理，如果没有特殊要求。
- 软退火，
710至740°C约2至5小时;然后将10至20℃的缓慢冷却至约600℃的进一步冷却在空气中，这将产生最大的Brinell硬度为235。
- 硬化：
硬化从840-870°C的温度，然后是油，然后在油/热浴/空气中淬灭，180〜220°C。淬火后硬度约为52小时。

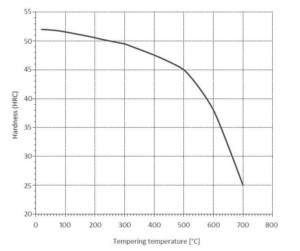

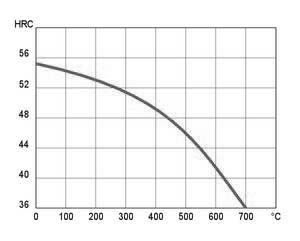

- 材料的回火
在硬化后立即缓慢加热至回火温度;和炉子中的最短时间：每20毫米厚度为1小时;推荐两次锻炼。
7. DIN 1.2738钢的应用
1.2738模具钢材料一般用于温度相对较低的场合如压铸模具、注塑模具、合成塑料模具等，尤其适用于高应力的大型塑料模具中芯、液压成形工具等可达400mm的塑料模具的构造。DIN 1.2738适用于氮化和镀铬。
联系我们以获得更多信息或您的要求的最佳成本或价格。
